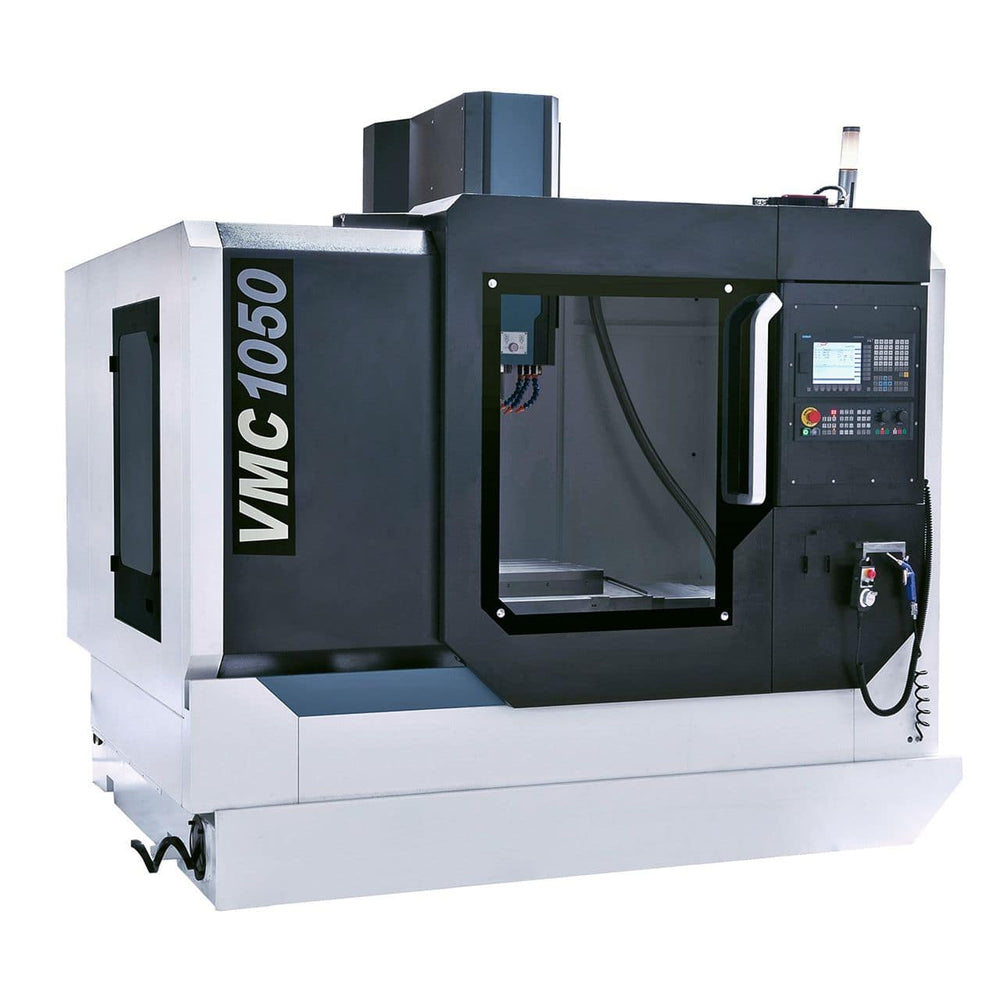

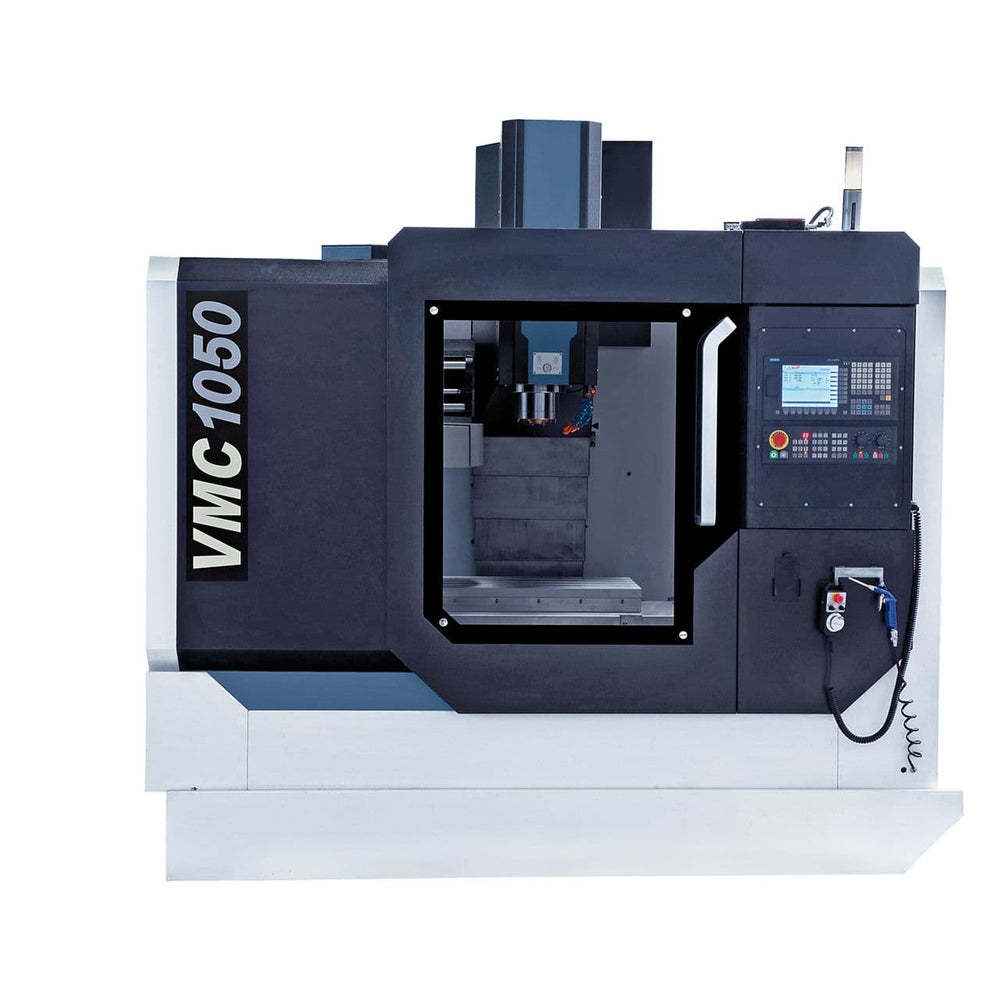

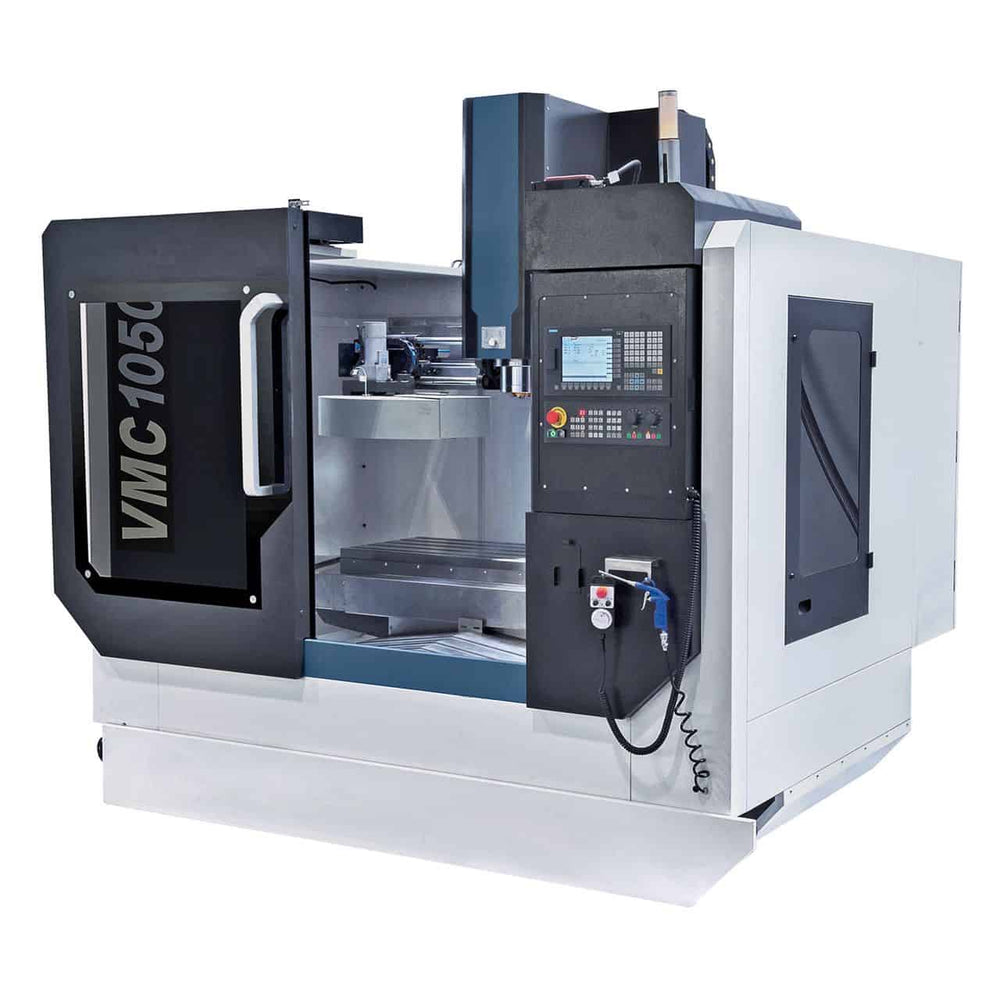

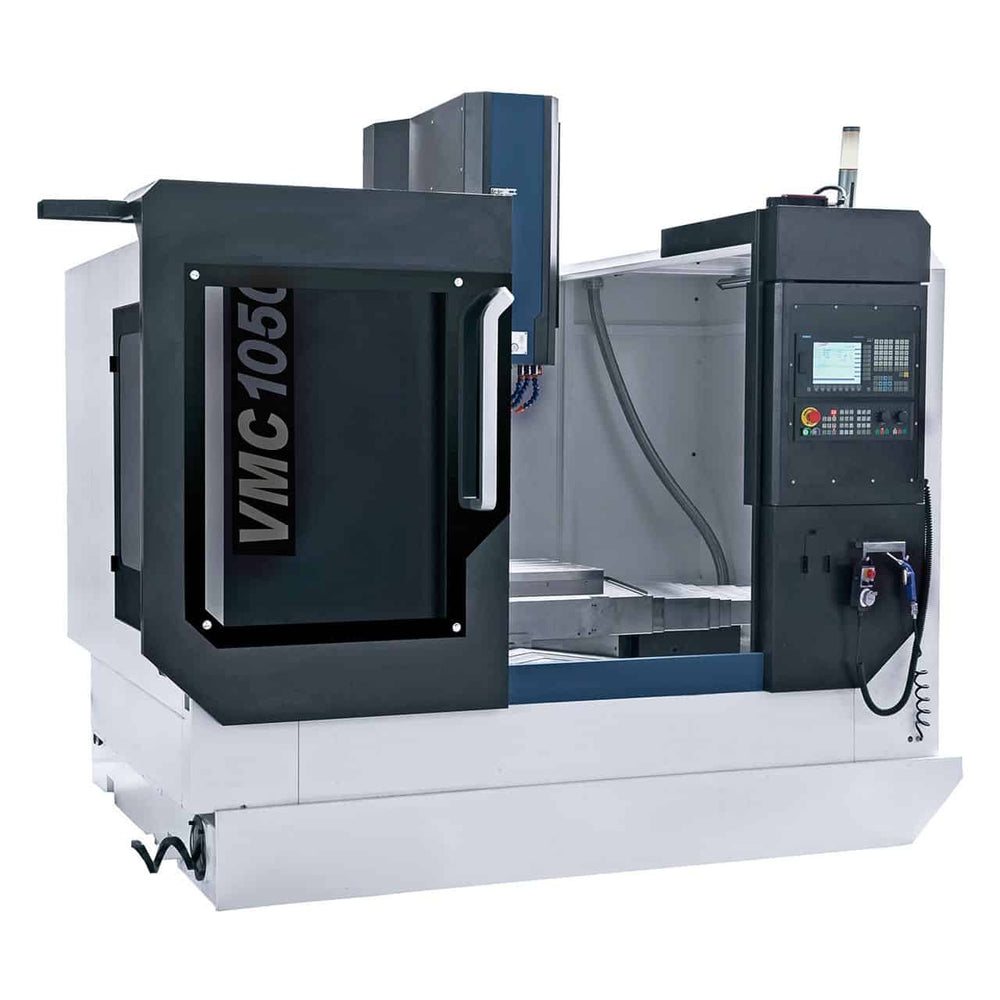

Bernardo Centro CNC VMC 1050 – Prestazioni elevate con controllo Siemens Sinumerik 808D Advanced
Il centro di lavoro verticale CNC Bernardo VMC 1050 è progettato per garantire precisione, velocità e affidabilità nelle lavorazioni meccaniche moderne. Equipaggiato con controllo Siemens Sinumerik 808D Advanced, assicura gestione intuitiva e massima produttività.
Le guide lineari di precisione e le viti a ricircolo di sfere precaricate su tutti gli assi riducono al minimo i giochi e garantiscono accuratezza di posizionamento ±0,005 mm e ripetibilità ±0,003 mm. I servomotori Siemens e l’avanzamento rapido fino a 30.000 mm/min permettono lavorazioni efficienti anche su pezzi complessi.

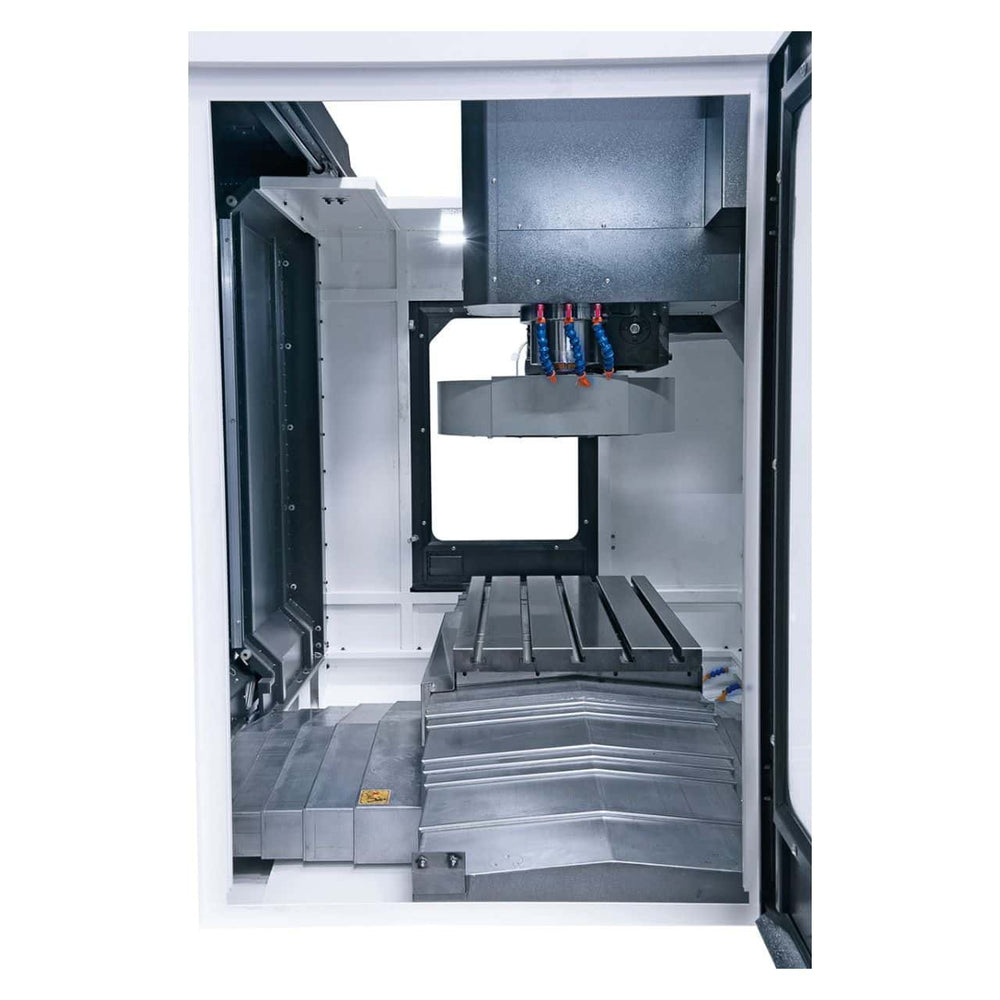

La struttura rigida in ghisa e il banco crociato da 1000 x 500 mm con capacità di carico fino a 500 kg garantiscono stabilità e prestazioni ottimali. L’attrezzatura standard comprende magazzino utensili a carosello da 16 postazioni, trasportatore trucioli a spirale, impianto di refrigerazione, lubrificazione centralizzata e protezioni di sicurezza con cabine chiuse e vetrature in vetro di sicurezza CE.
✅ Caratteristiche principali:

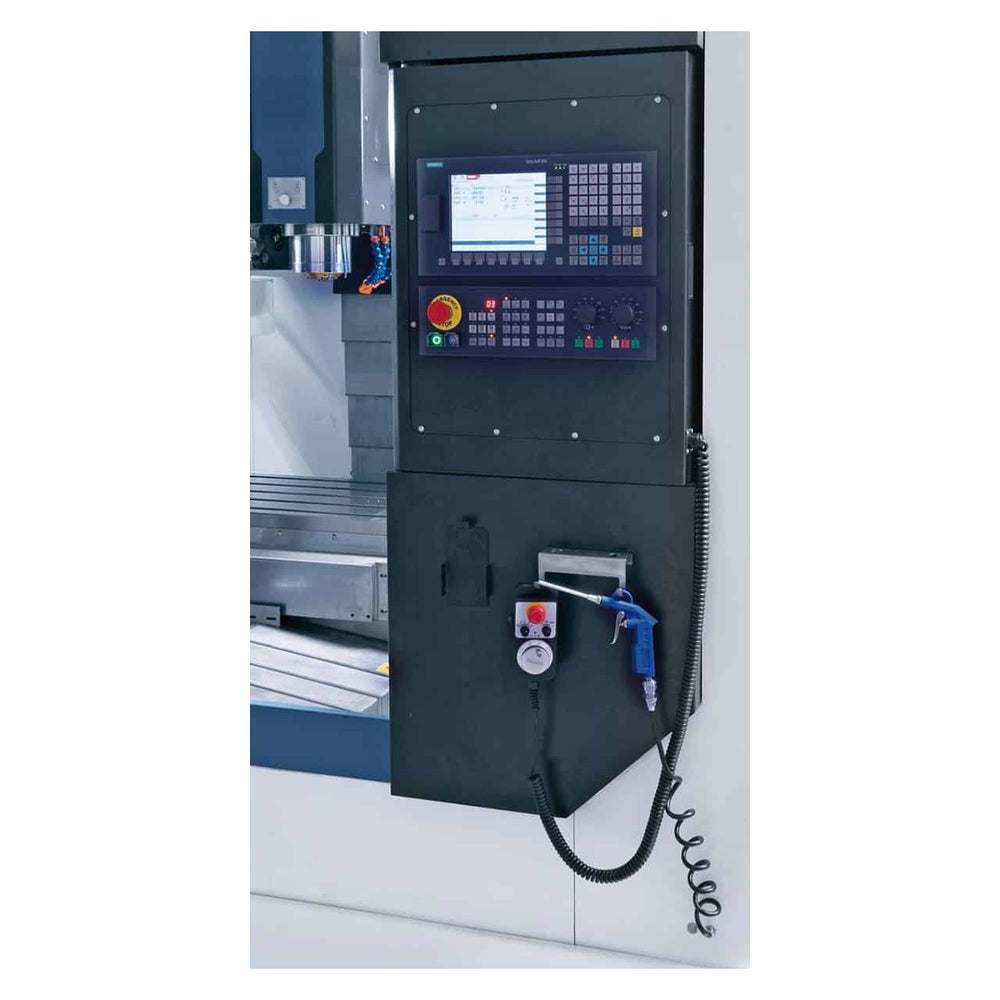

• Controllo Siemens Sinumerik 808D Advanced con pannello ergonomico orientabile
• Guide lineari di precisione e viti a ricircolo di sfere precaricate su tutti gli assi
• Servomotori Siemens per X, Y, Z con avanzamento rapido fino a 30.000 mm/min
• Precisione di posizionamento ±0,005 mm e ripetibilità ±0,003 mm

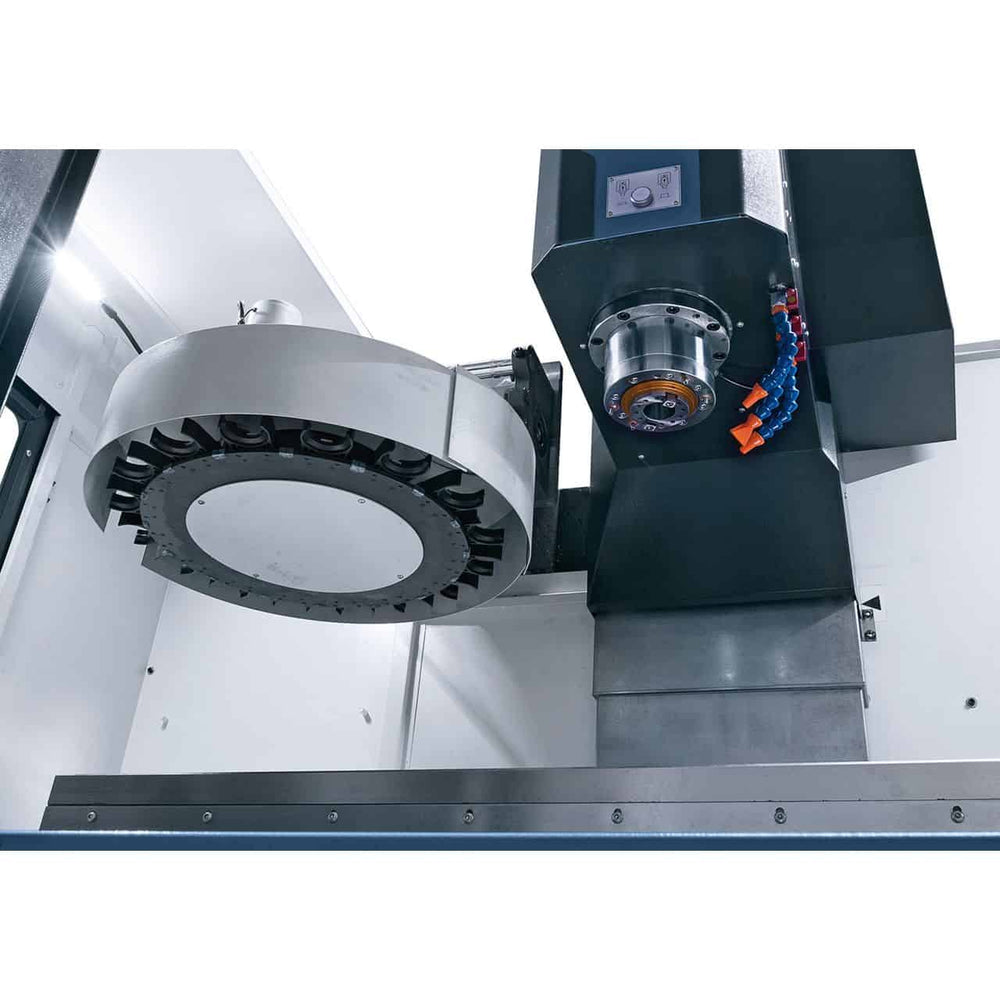

• Magazzino utensili a carosello da 16 postazioni con cambio utensile automatico (7 sec.)

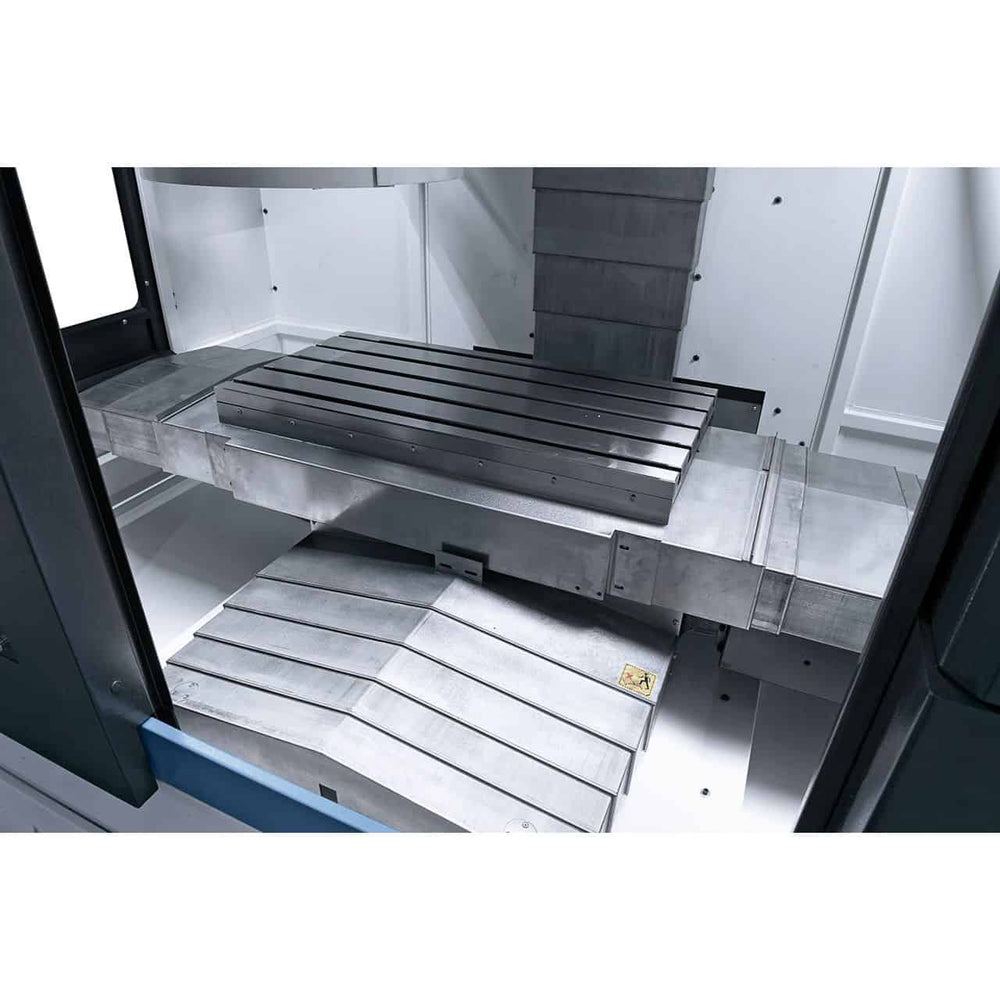

• Tavola di lavoro 1000 x 500 mm con portata fino a 500 kg
• Struttura rigida in ghisa a banco fisso per riduzione vibrazioni

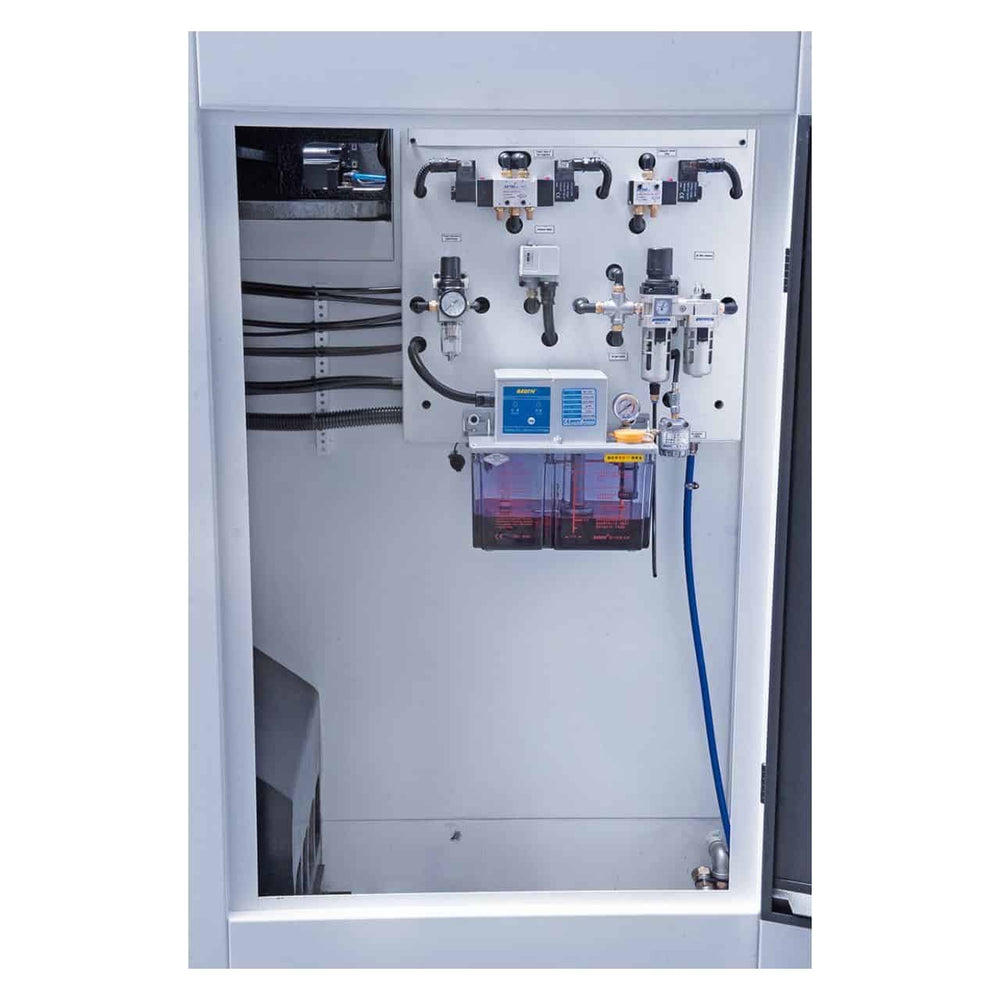

• Impianto di refrigerazione e lubrificazione centralizzata automatica
• Soffio aria automatico e orientamento mandrino di serie

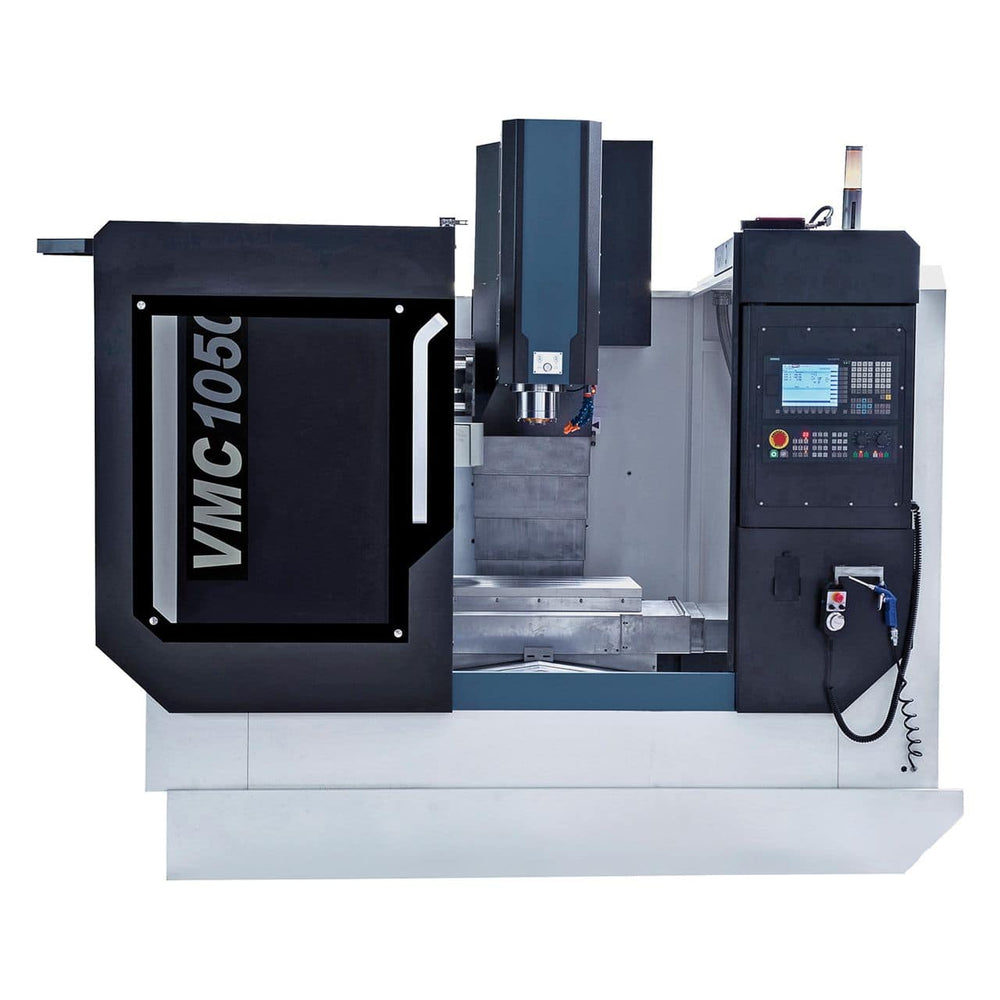

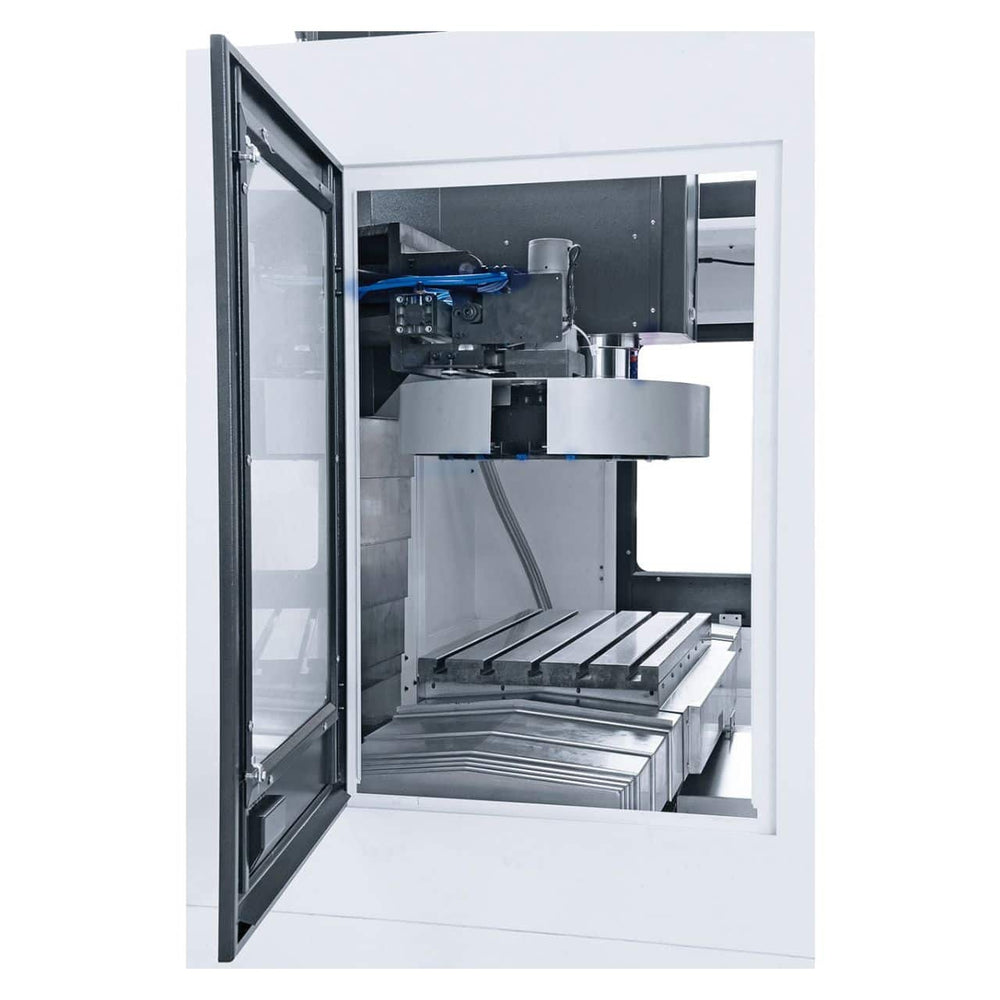

• Cabina chiusa con porta scorrevole frontale e vetrature di sicurezza CE
• Trasportatore trucioli a spirale incluso
📊 Tabella tecnica:
| Specifica |
Valore |
| Dimensioni tavola |
1000 x 500 mm |
| Attacco mandrino |
BT 40 |
| Velocità mandrino |
40 – 8000 rpm |
| Corsa asse X |
850 mm |
| Corsa asse Y |
500 mm |
| Corsa asse Z |
500 mm |
| Distanza naso mandrino – piano tavola |
110 – 610 mm |
| Distanza tra mandrino e colonna |
560 mm |
| Portata tavola |
500 kg |
| Cave a T (n° / larghezza / passo) |
5 / 18 mm / 100 mm |
| Avanzamento di lavoro X, Y, Z |
10 – 10.000 mm/min |
| Rapidi X / Y |
30.000 mm/min |
| Rapidi Z |
24.000 mm/min |
| Precisione di posizionamento |
±0,005 mm |
| Ripetibilità |
±0,003 mm |
| Magazzino utensili |
16 posizioni (carosello) |
| Dimensioni utensile max. |
Ø 130 x 300 mm |
| Peso utensile max. |
8 kg |
| Tempo cambio utensile utensile/utensile |
7 sec. |
| Potenza motore mandrino |
11,0 kW |
| Dimensioni macchina (L x P x H) |
2500 x 2200 x 2400 mm |
| Peso |
ca. 5500 kg |
📦 Contenuto della confezione:
• Controllo Siemens Sinumerik 808D Advanced

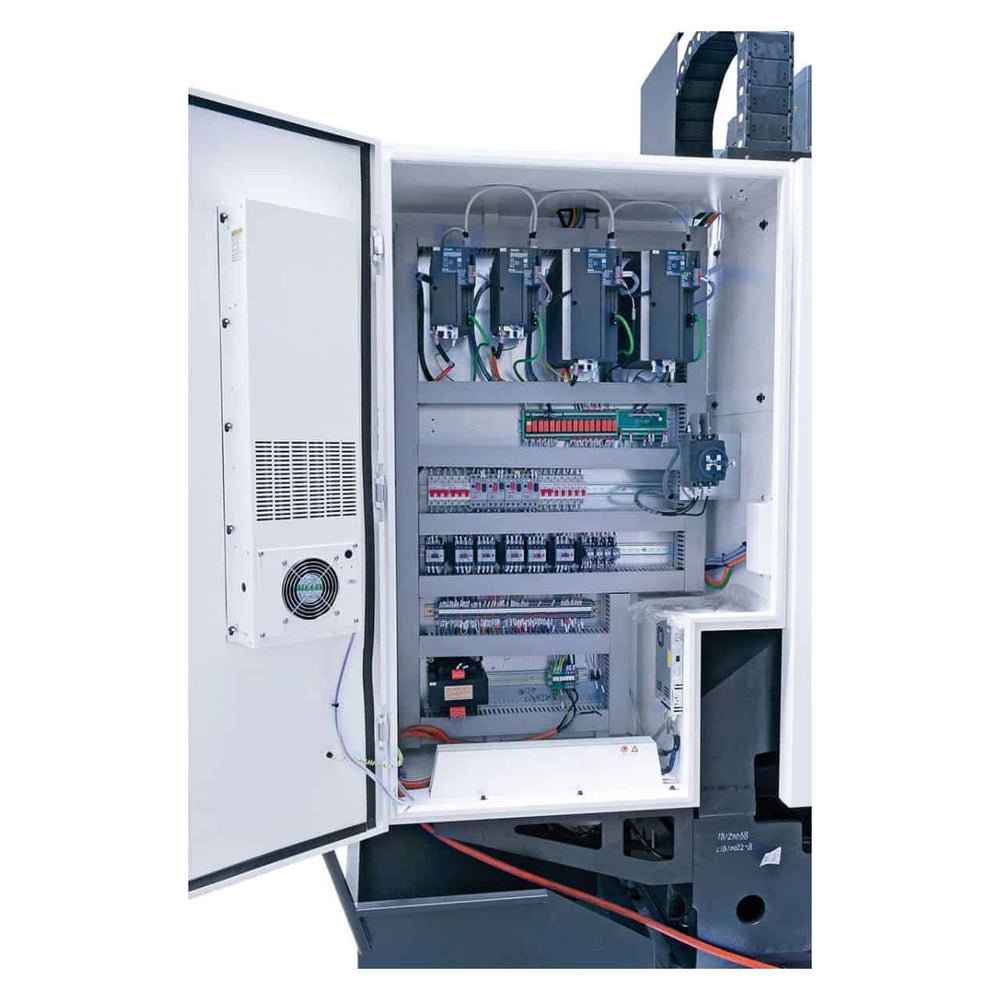

• Servoazionamenti Siemens per X, Y e Z
• Magazzino utensili a carosello 16 stazioni
• Trasportatore trucioli a spirale
• Soffio aria automatico e orientamento mandrino
• Lubrificazione centralizzata automatica
• Pompa di refrigerazione e impianto completo
• Cabina di sicurezza con porta frontale scorrevole e vetro CE
• Volantino elettronico con pulsante di emergenza
• Luce LED da lavoro
• Pistola ad aria compressa
• Coperture telescopiche sugli assi X, Y e Z
• Set utensili
