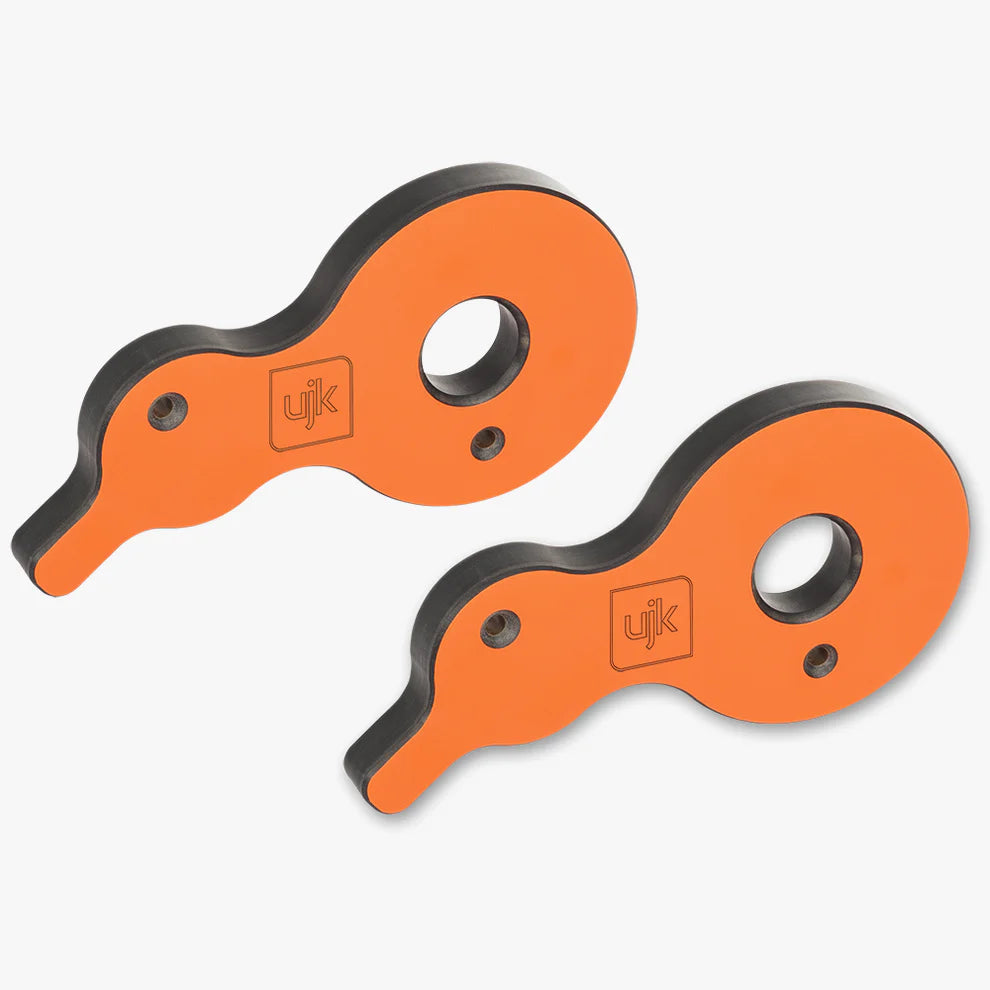

UJK Technology Surface Cam Clamps è una coppia di cam clamp da superficie per bloccaggio laterale su tavolo multifunction, fresate a CNC da laminato fenolico compatto da 12 mm di spessore, con foro da 20 mm leggermente decentrato per generare l'azione a camma. Progettate e prodotte in Gran Bretagna da UJK Technology, brand lanciato da Axminster Tools nel 2012, ora sotto NuCo Tools Ltd. Distribuite in Italia da Krollit, distributore ufficiale UJK dal 2007.
- Fornitura: coppia (2 pezzi), codice 105325
- Materiale: laminato fenolico compatto, lavorazione CNC
- Spessore: 12 mm (basso profilo)
- Diametro foro dog hole: 20 mm, decentrato per effetto camma
- Compatibilità: tavoli MFT e banchi con fori da 20 mm
- Fissaggio aggiuntivo: fori per viti integrati per sicurezza extra
- Produzione: Gran Bretagna (British Made)
Logistica e supporto Krollit
Spedizione 3-5 giorni lavorativi da magazzino Krollit, Monteforte Irpino (AV). Assistenza tecnica in italiano al +39 0825-1494022.
Per chi sono le Surface Cam Clamps
| Profilo |
Compatibilità |
Motivo |
| Falegname con tavolo MFT o banco con fori da 20 mm |
Adatto |
Il foro da 20 mm decentrato genera l'azione a camma che blocca il pezzo lateralmente senza ingombri sulla superficie superiore. |
| Chi esegue piallatura, raschiatura, intaglio o levigatura su piano forato |
Adatto |
Il profilo da 12 mm non ostacola l'utensile; il bloccaggio laterale libera completamente la superficie del pezzo. |
| Chi lavora su banco tradizionale senza fori da 20 mm |
Non indicato |
Il meccanismo a camma richiede un foro da 20 mm nel piano; su banchi senza dog holes il prodotto non è utilizzabile nella sua funzione principale. |
Non indicato per: banchi senza fori da 20 mm, bloccaggio di pezzi che richiedono pressione verticale (le cam clamp esercitano solo pressione laterale), e applicazioni su materiali che necessitano forze di serraggio superiori a quelle consentite dal meccanismo a camma in laminato fenolico.
Specifiche tecniche
| Codice prodotto |
105325 |
| Fornitura |
Coppia (2 pezzi) |
| Materiale |
Laminato fenolico compatto, lavorazione CNC |
| Spessore |
12 mm |
| Diametro foro dog hole |
20 mm (decentrato per effetto camma) |
| Fissaggio aggiuntivo |
Fori per viti integrati |
| Paese di produzione |
Gran Bretagna |
Domande frequenti
Come funziona il meccanismo a camma delle Surface Cam Clamps UJK?
Il foro da 20 mm è fresato in posizione leggermente decentrata rispetto al corpo della clamp. Inserendo la clamp in un dog hole da 20 mm e ruotandola, il corpo si avvicina al pezzo esercitando una pressione laterale progressiva che blocca il pezzo contro un appoggio fisso, senza toccare la superficie superiore.
Il principio è lo stesso delle cam clamp di tipo "duck clamp": la rotazione trasforma il movimento angolare in pressione lineare sul fianco del pezzo. Il laminato fenolico compatto da 12 mm offre la rigidità necessaria per mantenere la pressione senza deformarsi. Le clamp si usano in coppia per una tenuta più uniforme su pezzi larghi.
Con quali banchi e tavoli MFT sono compatibili le Surface Cam Clamps 105325?
Le Surface Cam Clamps sono compatibili con qualsiasi banco o tavolo dotato di dog holes da 20 mm: tavoli Festool MFT, piani realizzati con il sistema UJK Parf Guide, banchi con fori da 20 mm a qualsiasi passo, e piani personalizzati con la stessa misura di foro.
UJK indica come accessorio abbinato consigliato i Guide Pups da 12 mm (venduti separatamente), che grazie al basso profilo si integrano con le cam clamp per creare configurazioni di bloccaggio complete senza ostacolare l'utensile. Non è richiesta una spaziatura specifica tra i fori: basta un singolo dog hole da 20 mm per ogni cam clamp.
È possibile fissare le Surface Cam Clamps su un piano senza dog holes?
Sì, parzialmente. Le Surface Cam Clamps dispongono di fori aggiuntivi che consentono il fissaggio con viti direttamente su qualsiasi superficie piana, anche senza dog holes da 20 mm. In questo caso l'azione a camma è disabilitata e la clamp funziona come arresto fisso.
Questo uso alternativo è utile su pannelli MDF temporanei, superfici di assemblaggio o banchi standard senza fori, dove la cam clamp fissata a vite funge da battuta di posizionamento. Per il bloccaggio a pressione laterale con effetto camma, il dog hole da 20 mm rimane necessario.
Quale differenza c'è tra le Surface Cam Clamps 105325 e il Cam & Wedge Clamping Set UJK?
Le Surface Cam Clamps (105325) sono vendute come coppia di sole clamp, senza backstop, cunei o distanziatori. Sono l'accessorio base per chi già dispone di un sistema di posizionamento o vuole acquistare i componenti separatamente.
Il Cam & Wedge Clamping Set include invece la cam clamp, tre guide pups da 12 mm in acciaio inox, un backstop in Valchromat con tre fori a 96 mm, due cunei e un distanziatore. Le Surface Cam Clamps 105325 usano fori da 20 mm, mentre la cam clamp del set Cam & Wedge usa pups da 12 mm; i due sistemi non sono intercambiabili.
Per quali lavorazioni si usano le Surface Cam Clamps UJK?
Le Surface Cam Clamps sono adatte per piallatura a mano, raschiatura, intaglio, levigatura manuale e a macchina, foratura e fresatura su tavolo MFT. Il basso profilo da 12 mm consente l'accesso dell'utensile su tutta la superficie superiore del pezzo.
Il bloccaggio laterale è particolarmente utile per pezzi di forma irregolare. Per la piallatura a mano, la coppia consente di posizionare una clamp su ciascun lato del pezzo per una tenuta simmetrica senza morse o morsetti che ingombrano la superficie.
